1 概述
隨著用戶的數據中心、廣域網、園區網絡的成功運行、改造完成，網絡建設規范也陸續完善起來。由于業務與用戶的迅猛增長，致使雙棧網絡還是隧道過渡，已經不再是關注的重點。而如何能夠將IPv6網絡建設成和IPv4網絡一樣安全、可管理、可運營成為對當前用戶網絡新的挑戰。
1.1 背景
當代中國，互聯網是關系國民經濟和社會發展的重要基礎設施，深刻影響著全球經濟格局、利益格局和安全格局。我國是世界上較早開展IPv6試驗和應用的國家，在技術研發、網絡建設、應用創新方面取得了重要階段性成果，已具備大規模部署的基礎和條件。抓住全球網絡信息技術加速創新變革、信息基礎設施快速演進升級的歷史機遇，加強統籌謀劃，加快推進IPv6規模部署，構建高速率、廣普及、全覆蓋、智能化的下一代互聯網，是加快網絡強國建設、加速國家信息化進程、助力經濟社會發展、贏得未來國際競爭新優勢的緊迫要求。
1.2 實施目標
在部署IPv6之前，我們首先應該考慮IPv6部署的總體方案和策略，具體考慮因素如下：
首先考慮網絡設備對IPv6業務支持的廣度。比如IPv6的過渡技術有手工隧道方式，自動隧道方式，有基于MPLS VPN技術的6PE方式，有基于網絡地址轉換技術的，IPv6的單播路由協議有RIPng,OSPFv3,ISISv6,BGP4+等等，IPv6的組播路由協議有PIM-DM，PIM-SM,PIM-SSM,MLDv1,MLDv2等等。支持的業務種類越多越方便我們進行研究。
其次考慮網絡設備對IPv6業務支持的深度。IPv6首先應該部署在運營商網絡。這是因為在IPv6網絡里沒有私網地址概念（Site local 地址類型已經被IPv6工作組取消），永遠不出現NAT（指類似IPv4私有地址訪問公有地址的方式）。現階段IPv6網絡的復雜度應該大于IPv4的電信運營網絡，IPv4和IPv6混合組網的現象應該是當前的主旋律，也必定是一個長期演進的緩慢過程。
再次，廣泛使用的用戶終端設備及辦公軟件等對IPv6支持能力參差不齊。雖然移動終端系統（IOS、Android等）、固定終端系統（PC等）都標稱已經支持了IPv6能力，如對于客戶端獲取IP地址的方式，IOS支持DHCPv6，但Android僅支持ND方式，支持和協議實現方式的不同給IPv6的部署和推廣帶來了超出預期的技術成本和改造難度。此外，基于IPv6的互聯網應用寥寥可數，眾多應用服務商并未找到合適的IPv6應用盈利方式，內容和應用的缺失又反過來加劇了IPv6發展遲緩的問題。
最后考慮IPv6標準發展、完善的持續性。目前IPv6標準中仍有許多處于草案階段，即使已經成為RFC標準的，以后仍有可能會進行協議擴充。
綜上所述，部署IPv6網絡的時候，應該采用平滑過渡的策略。首先完成IPv6基礎網絡承載能力建設的目標，為將來IPv6應用上線做好準備。其次根據現有用戶實際網絡及應用的實際部署情況，應用雙棧技術和過渡技術，在不影響現有IPv4主體拓撲結構和網絡架構的前提下，使得現網中需要部署IPv6網絡的地方能夠通過各種隧道和翻譯技術，過渡階段協議內、協議間的應用互訪。
1.3 在工業互聯網網絡體系架構中的位置
工業領域IPV6升級/改造解決方案在下圖（圖1）：工業互聯網網絡體系架構中處于工廠外部網絡（互聯網/移動網/專用網絡）這個位置，關聯關系為：7工廠云平臺（及管理軟件）與協作平臺，8智能產品與工廠。為企業上云提供網絡基礎支撐。
圖1 工業互聯網互聯示意圖
2 需求分析
2.1 互聯網演進升級的必然趨勢
基于互聯網協議第四版（IPv4）的全球互聯網面臨網絡地址消耗殆盡、服務質量難以保證等制約性問題，IPv6能夠提供充足的網絡地址和廣闊的創新空間，是全球公認的下一代互聯網商業應用解決方案。大力發展基于IPv6的下一代互聯網，有助于顯著提升我國互聯網的承載能力和服務水平，更好融入國際互聯網，共享全球發展成果，有力支撐經濟社會發展，贏得未來發展主動。
2.2 技術產業創新發展的重大契機
推進IPv6規模部署是互聯網技術產業生態的一次全面升級，深刻影響著網絡信息技術、產業、應用的創新和變革。大力發展基于IPv6的下一代互聯網，有助于提升我國網絡信息技術自主創新能力和產業高端發展水平，高效支撐移動互聯網、物聯網、工業互聯網、云計算、大數據、人工智能等新興領域快速發展，不斷催生新技術新業態，促進網絡應用進一步繁榮，打造先進開放的下一代互聯網技術產業生態。
2.3 網絡安全能力強化的迫切需要
加快IPv6規模應用為解決網絡安全問題提供了新平臺，為提高網絡安全管理效率和創新網絡安全機制提供了新思路。大力發展基于IPv6的下一代互聯網，有助于進一步創新網絡安全保障手段，不斷完善網絡安全保障體系，顯著增強網絡安全態勢感知和快速處置能力，大幅提升重要數據資源和個人信息安全保護水平，進一步增強互聯網的安全可信和綜合治理能力。
2.4 目前，以IPv4網絡為主的客戶，存在如下問題：
1)IP地址資源短缺，客戶地址不夠用
2)網絡地址轉換（NAT）導致端到端應用受限，客戶業務開展不靈活
3)服務質量（QoS）上無法實現端到端部署，客戶關鍵業務沒有保障
面對運用IPV4網絡的客戶群體的痛點和升級改造的需要，IPv6作為下一代網絡的基礎以其明顯的技術優勢從根源上解決了IPv4的問題，并增強了未來的擴展性。
3 解決方案
作為IPv4協議的替代，IPv6協議使用128位的地址結構解決了IP地址不足的問題，同時對一些特性進行了優化處理。出現于IPv4時代的組播技術，由于其有效解決了單點發送、多點接收的問題，實現了網絡中點到多點的高效數據傳送，能夠大量節約網絡帶寬、降低網絡負載，因此在IPv6中的應用得到了進一步的豐富和加強:
1）128位IPv6地址讓客戶的每臺設備都有全球可達地址，客戶不用為地址煩惱
2）IPv6報頭結構優化，處理效率提高，提升客戶整網性能
3）IPv6充分考慮了客戶現存IPv4現狀，可以實現平滑過渡，擴展性好，保護客戶投資
4）IPv6即插即用功能提供更方便的部署方法，簡化客戶網絡部署
5）IPv6流標簽能力讓QoS端到端部署可以實現，保障客戶的關鍵業務
6）IPv6內置安全特性，保護客戶網絡
IPV6解決方案的整體設計主要包括：網站IPv6改造，DNS系統IPv6改造，服務器負載均衡IPv6改造，網站雙棧改造，企業分支點IPV6改造，傳統廣域網IPv6遷移方法，IPv6無線網部署等環節。
3.1 網站IPv6改造方案概述

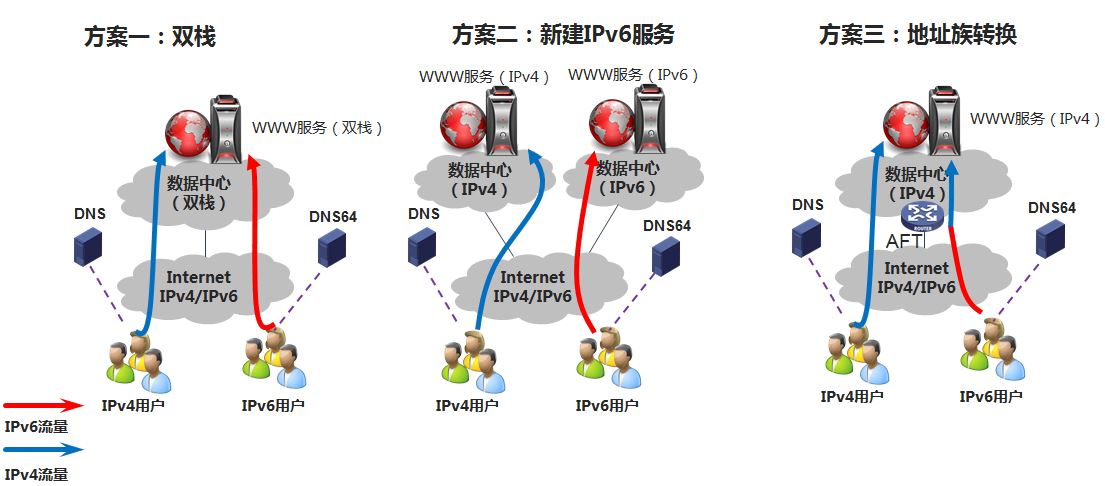

圖2 網站IPV6改造方案架構圖
1）雙棧：全部軟硬件設備同時運行IPv4 和IPv6 兩個協議棧，能夠同時處理IPv4和IPv6數據包，實現同時支持IPv6和IPv4訪問。
2）新建IPv6服務：不影響原有IPv4服務的情況下，新建IPv6服務平面對外提供IPv6服務。
3）地址族轉換：在IPv4網站外部，掛接一臺v4/v6地址族轉換設備，原有IPv4源站不需修改，把DNS域名解析AAAA記錄指向轉換設備配置的IPv6 地址；IPv6用戶訪問目標網站，經DNS解析調度后轉向訪問轉換設備的IPv6 地址，轉換設備從IPv4 源站讀取數據，經過協議轉換后發送數據給IPv6用戶。
3.2 DNS系統IPv6改造
1、DNS系統特點：（如圖3）
1）DNS系統提供主機名字和IP地址間的相互轉換。DNS采用C/S模式，DNS客戶端提出查詢請求，DNS服務器負責相應請求。

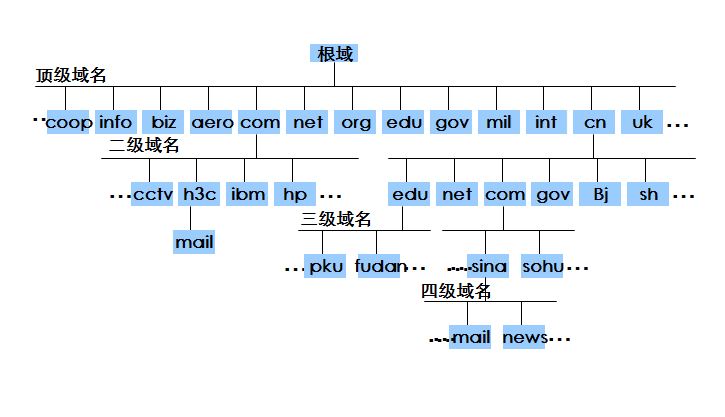

2）DNS系統是一個具有樹狀層次結構的，聯機分布式數據庫系統。
圖3 DNS系統IPv6改造設計圖

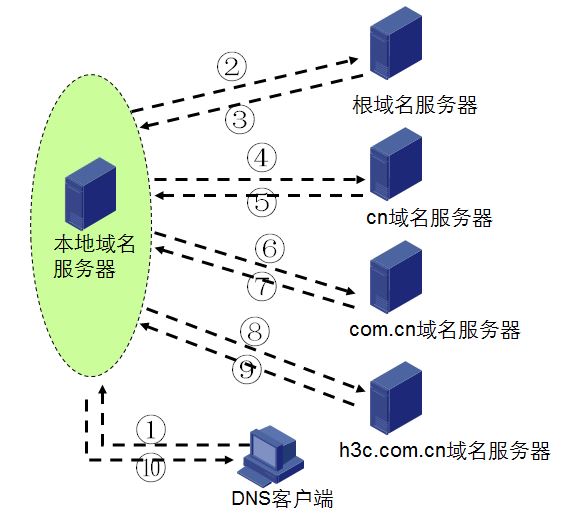

2、DNS域名解析完整過程：（如圖4）
圖4 DNS域名解析
1）主機客戶端向本地域名服務器發起DNS解析請求。
2）本地域名服務器接收主機客戶端DNS解析請求，從本地數據庫查詢域名對應的IP地址。如果從本地數據庫中查詢到對應的IP地址，則將查詢結果返回給主機客戶端；如果無法從本地數據庫查詢到對應結果，則本地服務器必須查詢其他的DNS服務器（類似于根服務器，二級、三級域名服務器），直到得到確認的查詢結果返回主機客戶端。
3、域名發布IPv6改造：
添加AAAA記錄綁定域名。

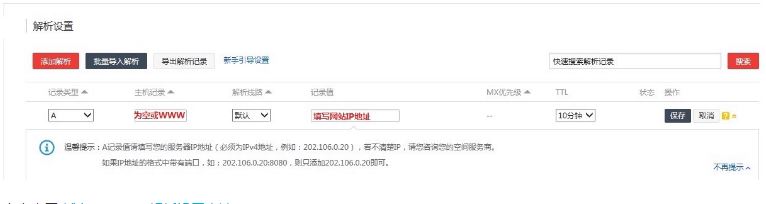

1）在域名注冊服務提供商管理界面添加AAAA記錄，由域名注冊服務提供商對外通告域名解析IPv6地址。（如圖5）
圖5 域名發布IPV6改造
2）自建DNS服務器添加AAAA記錄，對外通告域名解析IPv6地址。

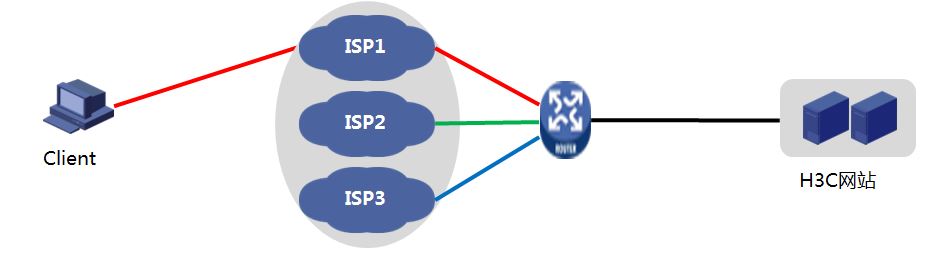

多ISP出口DNS部署（如圖6）
圖6 ISP出口DNS部署
如圖6顯示，部分網站出口會連接多家ISP線路。此種多ISP出口場景下，可使用鏈路負載均衡—Inbound LLB解決DNS解析問題。

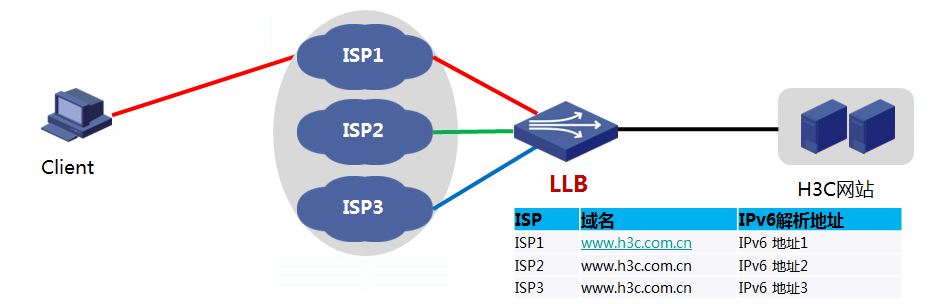

圖7 鏈路負載均衡—Inbound LLB解決DNS解析問題
1）LLB作為DNS服務器對外提供DNS解析服務，針對不同運營商對外發布不同的服務IP。
2）LLB基于用戶源地址返回相應運營商服務地址。
3.3 服務器負載均衡IPv6改造

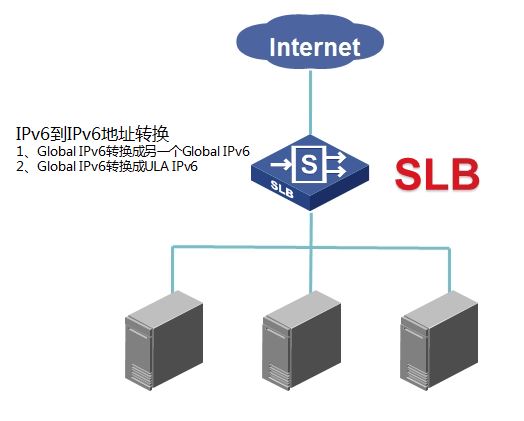

圖8 服務器負載均衡IPv6改造
1）Global IPv6轉換成其他Global IPv6：整個網站基礎架構全部使用Global IPv6部署。其中一部分Global IPv6作為對外解析的服務IP，服務器集群使用非服務IP的其余Global IPv6地址。此場景下，服務器集群中任何一臺服務器均可通過Internet直接訪問。
2）Global IPv6轉換成ULA IPv6：網站使用Global IPv6作為對外解析的服務IP，服務器集群使用ULA IPv6進行部署。此場景下，ULA IPv6路由不會在公網上傳播。普通客戶使用Internet訪問web服務，只能通過負載均衡設備將Global IPv6轉換成ULA IPv6后才能進行訪問。
3.4 網站雙棧改造
1、評判規則：
1）網絡基礎架構：拓撲結構清晰，現網設備絕大部分支持雙棧。
2）客戶層面：能接受軟件代碼、中間件等IPv6適配改造的時限。
2、改造方案：

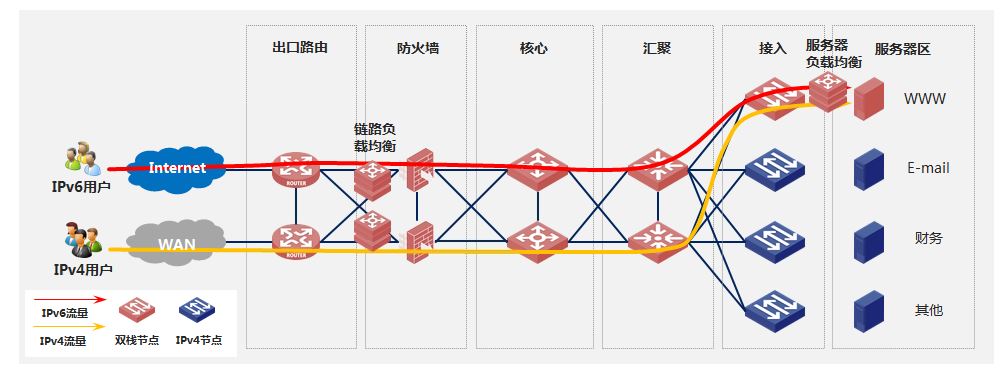

圖9 工網站雙棧改造方案圖
1）網絡基礎架構：交換機、路由器使能雙棧。重點評估設備表項能力。若設備表項能力較低，建議替換升級設備。若全網設備表項能力均較低，建議新建IPv6網站。
2）服務器負載均衡：按客戶需求進行改造。如果客戶想要對外隱藏服務器集群IP，建議部署Global IPv6轉換成ULA IPv6服務器負載均衡。
3）DNS系統：添加AAAA記錄，對外發布IPv6解析地址。若存在多ISP出口，建議部署雙棧鏈路負載均衡。
4）應用基礎、業務代碼進行雙棧適配改造。
3.5 網站地址族轉換改造
1、評判規則：
客戶層面：資金預算緊張，希望以最小代價、最短時間內完成網站IPv6改造。改造方案架構圖：

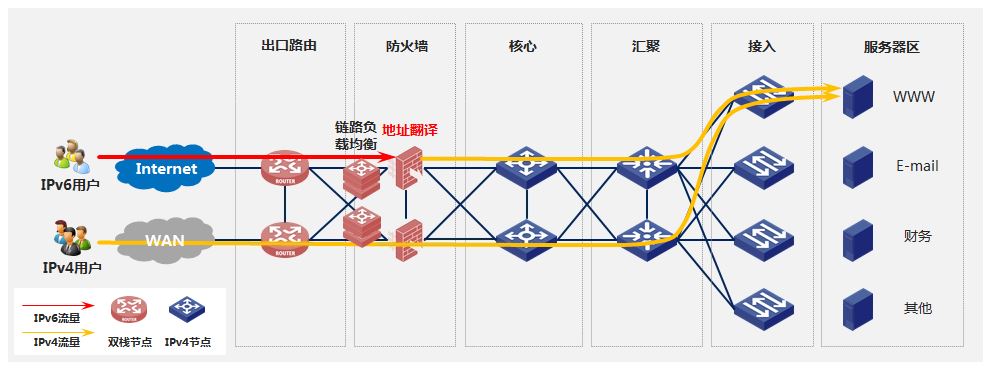

圖10 網站地址族轉換改造
1）網絡基礎架構：出口路由器使能雙棧，防火墻使能地址族轉換功能。
2）DNS系統：添加AAAA記錄，對外發布IPv6解析地址。若存在多ISP出口，建議部署雙棧鏈路負載均衡。
3.6 企業分支節點IPv6改造方法
企業分支與總部采用星型連接，各分支出口路由器通過N×E1專線的方式分別匯接至企業總部匯聚路由器。
若新建部分IPv6分支，為了實現與分支節點的IPv6連接，可將企業總部作為匯聚節點的路由器設備升級為雙棧。這樣，原有的IPv4分支與總部的連接保持不變，新建的IPv6分支節點出口設備采用雙棧路由器，可接入到總部的雙棧設備上。
原有的IPv4分支連接保持不變，新建的IPv6分支采用雙棧的方式接入，企業分支的出口設備與企業總部的匯聚節點設備間采用雙棧。
3.7 傳統廣域網IPv6遷移方法
1、評估現網基礎架構：
? 轉發平面：純IPv4轉發？MPLS轉發？
? 雙棧支持度；
? 設備表項規格；
2、評估客戶需求：
? 是否有VPN需求；
? 是否為客戶重要生產網絡；
? 是否有流量可視、路徑優選需求；
IPv6遷移策略：
新建IPv6廣域網：1）設備不支持雙棧；2）表項規格不滿足要求；3）承載重要生產網絡流量。
雙棧：1）設備支持雙棧；2）表項規格滿足要求。
6PE：1）MPLS轉發；2）PE支持雙棧；3）無VPN需求。
6VPE：1）MPLS轉發；2）PE支持雙棧；3）有VPN需求。
ADWAN：客戶有流量可視、路徑優選需求。
3.8 IPv6無線網部署

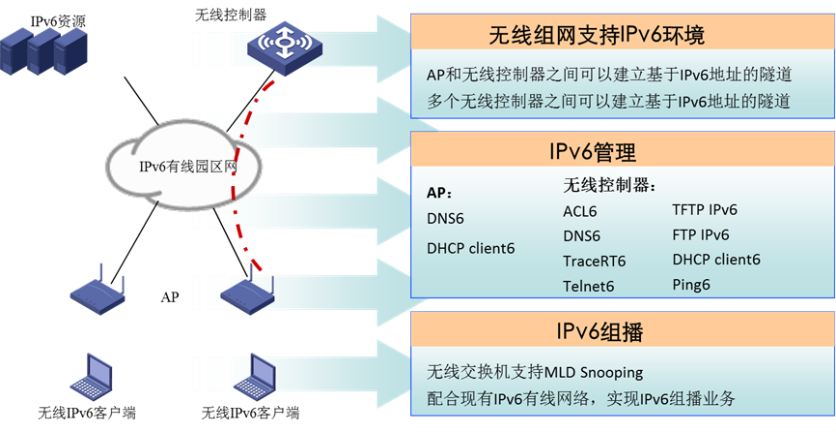

圖11 IPV6無線網站部署
無線IPv6網應該具備的基本要求：
? 支持IPv6環境——有線網IPv6已經是必須技術，無線網IPv6是必然趨勢。如果不支持IPv6勢必造成將來改造成本再投入。H3C通過部署AP與無線交換機互聯基于IPv6的隧道，支持IPv6環境下的無線組網需求；
? IPv6 ACL、IPv6組播——無線網實現IPv6，需要對用戶按照不同策略進行訪問控制；IPv6組播往往是園區IPv6業務的支撐技術；
? 支持ACL6、DNS6、Tracert6、Telnet6、TFTP IPv6、FTP IPv6、DHCP client6、Ping6實現IPv6有線無線網的同等管理。
4 成功案例
新華三企業事業部中標賽爾下一代互聯網創新園項目(中關村壹號創新園工程)，拿下“兩辦”發文《推進互聯網協議第六版（IPv6）規模部署行動計劃》以來首個IPv6商用項目，在新的IPv6領域占領制高點。
賽爾網絡擁有全球最大的IPv6活躍用戶群，也是我國下一代互聯網重大應用技術工程的核心承接者。賽爾旗下的下一代互聯網創新園，是由清華大學、北京市和賽爾網絡聯合組建的產業創新服務載體，擁有10.5萬平方米的辦公空間及配套設施，聚集國家下一代互聯網產業聯盟等行業組織和測試認證機構，多媒體、即時通信、瀏覽、搜索、視頻等內容提供商，以及新產品、新應用及小微開發者，推動產業鏈上下游互動合作，構建具有全球影響力的下一代互聯網產業集群，未來將成為全國乃至全球的下一代互聯網技術創新中心，也是IPv6商用領域的絕對制高點。
我司中標方案為IPv6雙棧園區網解決方案，包括F5000防火墻/ WX3024H/S75E/S6520EI/S5560/S5130等一系列IPv6有線無線設備，是2017年11月中辦國辦對IPv6推進表態發文以來，國內首個落地的IPv6商用網絡，并服務于全球唯一的下一代互聯網技術創新產業園區。在不久的將來，全球IPv6領域的創新技術，將有相當比例來自新華三提供的IPv6開發測試環境，該項目在全球互聯網基礎技術創新領域的營銷價值無法估量。
