SD-WAN解決方案

華為技術有限公司

網絡改造技術篇/成熟技術/工廠外網改造

1 概述

1.1 背景

伴隨著企業的數字化轉型以及云計算和SDN/NFV技術的興起和普及，傳統企業的WAN網絡正在經歷著深刻的變化。

傳統的企業WAN網絡通常租用運營商的物理專線或者M(jìn)PLS VPN專線來實現企業分支的廣域互聯，保證網絡的服務質量，因此企業WAN業務開通依賴運營商，業務開通時間較長且價格也比較昂貴，另外傳統企業采取自建數據中心的方式來承載企業IT關鍵資產，企業網絡架構是封閉的，開放性不足導致業務發放效率低。

隨著Internet的普及以及云計算等新技術的興起，傳統企業網絡架構正在經歷革命性的變化，首先全球范圍內internet的快速普及，無論從覆蓋范圍還是到網絡質量，都有了質的提高，除了傳統的專線互聯技術外，Internet成為傳統企業的分支互聯以及全球化推進的一個新的重要選擇；此外，云計算技術風起云涌，AWS等公有云的崛起和流行，引導企業DC等基礎設施云化，從而打破了企業IT傳統的封閉架構，引導企業網絡架構走向開放之路，越來越多的企業選擇公有云服務；此外，就是企業的關鍵應用的云化，企業的重要應用也逐漸被應用提供商改以SaaS云化方式提供，企業連接SaaS云業務逐年增長。

1.2 實施目標

本解決方案的實施目標：

1) 零配置開局，設備即插即用；

2) 快速的發放連接業務，實現分支CPE即插即用以及園區/分支和云的按需快速互連；

3) 借助低價值的Internet鏈路進行更廣泛的互聯并且保證關鍵應用的體驗不受影響；

4) 能夠以云的方式提供管理手段，讓企業用戶更加方便快捷的自助定義新業務和進行網絡管理。

1.3 適用范圍

SD-WAN解決方案幫助制造企業實現未來較長一段時期的SD-WAN業務運營需求，主要包含如下場景的網絡訪問服務：

1) 零配置開局，設備即插即用

2) Site to Site訪問：為企業客戶提供企業分支之間的互訪服務。

3) Site to Internet訪問：為企業客戶提供企業分支內到Internet的訪問服務（含安全策略管理）。

4) Site to Legacy Network：為企業客戶提供企業分支到傳統網絡（非SD-WAN網絡）的訪問服務。

5) 基于應用/應用質量的智能選路：如關鍵業務走高質量專線、普通業務走低質量；同時可以互為備份

6) 支持基于鏈路、應用、流量的可視化分析

1.4 在工業互聯網網絡體系架構中的位置

SD-WAN解決方案適用于圖1中6，7，8場景?；诒窘鉀Q方案提供的高可靠、低時延的數據傳輸保障，并通過應用級智能選路與智能加速、VAS業務隨需獲取和智能運維，構建極致業務體驗，重塑企業專線全流程的業務體驗?？梢詼p少數據傳輸線路的部署、適用于多種環境以及設備移動的場景。

圖1 工業互聯網互聯示意圖

2 需求分析

由于業務云化，工業制造企業需頻繁與工業云互動，這就需要更高的網絡帶寬，為了保證服務質量，工業制造企業WAN 網絡互聯通常采用運營商MPLS 專線，雖然專線網絡質量有保障，但價格過于昂貴，平均占企業OPEX 達50% 以上，隨著Internet 的普及，其網絡的覆蓋范圍和網絡質量有了很大的提高，Internet 成為許多工業制造企業除了傳統專線之外新的重要選擇，但是Internet 網絡本身并不保障服務質量，此外傳統網絡對業務不感知，無法獲知應用的狀態，當遭遇突發流量鏈路擁塞或質量劣化的時候，往往會造成關鍵業務體驗無法保障；云化趨勢下，工業制造企業業務更新發展迅速，當前網絡難以滿足快速上線要求；傳統專線需要專人到現場對設備進行維護，但隨著企業分支跨地域分布越來越廣泛，數量激增，導致維護難度大、成本高；此外隨著業務不斷增多和業務云化，WAN網絡中分支到分支、公有云、私有云的流向更加復雜，傳統的網絡運維方式已經難以適應業務的發展。

3 解決方案

3.1 方案介紹

SD-WAN解決方案主要包含以下創新點：

1) 全場景互聯

支持MPLS、Internet 等多種類型WAN 鏈路（xDSL, LTE/4G 等）靈活捆綁；提供支持單/ 雙CPE、單雙Hub、SaaS 接入等豐富的組網接入，實現低成本的Internet 鏈路與專線鏈路的混合接入；支持云端部署 vCPE，優化云業務訪問體驗。在保證關鍵業務質量的同時可節省50% 的廣域網帶寬租用成本。

2) 應用體驗優化

支持6000+ 已知應用識別，并可以通過用戶自定義應用，靈活識別行業特殊應用；通過IP FPM 鏈路檢測、SPR智能選路、三級QoS流量調度等技術，實現業務智能感知和應用的智能流量調度，優先保障關鍵應用優質體驗；通過傳輸優化、應用優化等多種廣域優化手段，實現關鍵應用智能加速，提升和業務體驗。

3) VAS 業務隨需

基于X86/ARM 架構的系列化開放uCPE，覆蓋不同規模的分支場景；支持10+ 業界主流VAS （vFW、vWoC 等），業務按需擴展；VNFs 全生命周期管理及業務鏈自動化編排，VAS 業務分鐘級獲取。

4) 智能運維

郵件、U盤等多種開局方式，設備即插即用；業務策略配置、增值服務編排及VPN 動態連接等全業務自動化配置，簡化分支網絡部署；應用與鏈路的可視化管理，自定義報表按需呈現，支持故障預知及快速定位。

3.2 系統架構

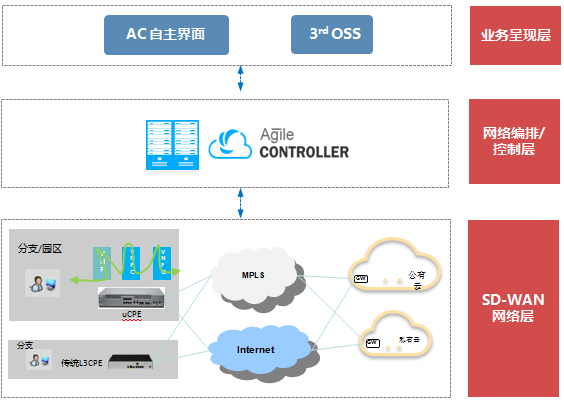

本解決方案的總體架構如圖2所示：

圖2 SD-WAN解決方案總體架構

業務呈現層：

1) 面向運營商、MSP、大企業的自研Portal；

2) 提供業務靈活定制化界面。

網絡編排/控制層：

1) 網絡控制平臺(SDN Controller) – 華為Agile Controller，完成網絡業務編排以及網絡業務發放；

2) 北向支持開放API接口，實現業務快速定制和自動發放；

3) 南向支持Netconf/Http2/SNMP等接口，統一管理控制物理和虛擬網絡。

網絡層：

1) 由物理和虛擬設備組成的企業WAN的基礎物理組網, 主要包括uCPE/vCPE,vFW，第三方VAS等；

2) 基于DSVPN隧道提供靈活Overlay組網。

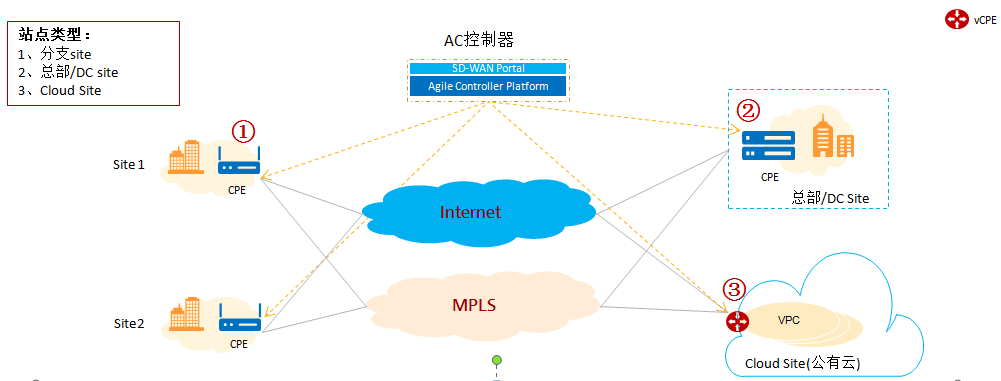

3.3 網絡拓?fù)湓O(shè)計

SD-WAN Site:企業的辦公場所或者關鍵IT設施部署點，業務上需要彼此通過WAN網絡互聯，實現互訪：

1) 每個站點通常具備一個或者多個出口CPE，不同站點的CPE通過IP Overlay隧道方式進行互聯；

2) 常見的站點類型：企業分支、園區、DC、公有云VPC。

圖3 SD-WAN解決方案拓?fù)浣Y(jié)構

3.4 功能設計

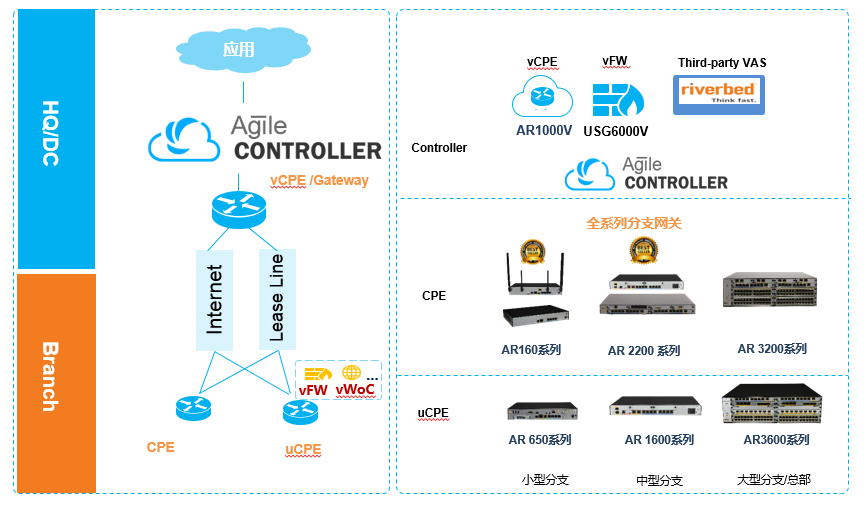

圖4 SD-WAN解決方案全家福

SD-WAN解決方案產品主要包含AC控制器、CPE/uCPE、vCPE、 VAS (vFW、第三方VAS）組成，各部件功能簡介如下：

表1 EC-IoT解決方案組成

3.5 安全及可靠性

SD-WAN端到端安全解決方案：

圖5 SD-WAN解決安全解決方案

綜上所述，通過確保集中的管理控制系統(控制器)的安全性、用戶接入設備(CPE)的安全性、用戶業務隔離以及報文數據安全性以及用戶接入SD-WAN網絡的安全性，確保SD-WAN解決方案系統的機密性、完整性、可用性和可追溯性，從而保證整個SD-WAN解決方案業務的安全和正常運轉。

3.6 開放性設計

本解決方案符合SDN的目標，即將管理和控制功能與數據平面網絡分開。這個目標的一個關鍵因素是開放性，以確保整個生態系統的互操作性。

1) 敏捷控制器北向接口通過Restconf接口（RFC6020，draft-ietf-netconf-restconf-03（Yang））與Orchestrator進行通信，并通過傳輸層安全（TLS）傳輸。

2) SDN解決方案支持OpenFlow，OVSDB，SNMP，Netconf，PCEP，IGP，BGP-LS等覆蓋和底層組網的多個南向接口，當與網絡基礎設施接口時，SDN控制器使用YANG模型的接口和參數，可以根據需要非常靈活的創建新策略，修改原始策略。

3) 敏捷控制器實現了全面的Neutron API接口，可以與標準的Openstack和自有的Openstack分布式Fusionsphere集成。在Openstack社區提供ML2驅動，L3代理，F(xiàn)W和VPN插件。這些插件或驅動程序提供網絡，子網，端口，安全組，路由器，EIP，SNAT和IPSEC VPN等的管理。

4 成功案例

SD-WAN解決方案在日本軟銀，瑞士電信等項目中規模部署。
